Los paneles de terrazo para paredes pueden aprobarse visualmente y aun así no estar listos para su fabricación. Una pequeña muestra puede confirmar el color, el agregado, el acabado y la identidad general del material, pero no puede confirmar si es factible levantar un panel completo, si la pared puede soportar el sistema propuesto, si las juntas se han clasificado correctamente o si los detalles de fijación se ajustan a las condiciones reales de la obra.

La etapa más difícil suele presentarse entre la aprobación del diseño y el corte. Un equipo de proyecto puede contar ya con el plano de la pared, una muestra de terrazo aprobada y el tamaño de panel deseado, pero aún carecer de información confirmada sobre el peso de los paneles, el sustrato, las responsabilidades de fijación, la ubicación de las juntas de dilatación o el acceso para la instalación. Cuando la fabricación comienza con estas cuestiones sin resolver, el riesgo no se elimina, sino que simplemente se transfiere a la fábrica, al instalador o al equipo de obra.

La elevación de un muro no es un diseño fijo.

El panel más grande que se puede fabricar no siempre es el panel más grande que se puede instalar.

Antes de lanzar los paneles de terrazo para su producción, los equipos de proyecto deben revisar el sistema de pared completo en lugar de tratar cada panel como una pieza decorativa aislada.

Comience por definir qué tipo de panel de terrazo se va a pedir.

La palabra “terrazo” no describe un único producto universal para paredes.

Un proyecto puede incluir:

·Paneles de terrazo a base de cemento

·Paneles de terrazo a base de resina

·Terrazo prefabricado de cuerpo entero

·Losas de terrazo cortadas en paneles de pared

·Azulejos de terrazo

·Paneles de terrazo reforzados o con respaldo

·Paneles compuestos con una superficie de terrazo más delgada

Estos productos pueden diferir en grosor, densidad, refuerzo, comportamiento ante la humedad, limitaciones de fabricación, tratamiento de bordes y aplicaciones recomendadas. Un método de fijación adecuado para un sistema de paneles no debe copiarse automáticamente a otro.

Antes de revisar el diseño del muro, el equipo del proyecto debe confirmar:

·Tipo de aglutinante de terrazo

·Espesor del panel terminado

·Construcción de paneles

·Cualquier malla, soporte o refuerzo

·Densidad del material verificada o peso del panel

·Acabado superficial

·Afección de la cara posterior

·Detalles de bordes y esquinas

·Uso interior, en zonas húmedas o en exteriores

·Limitaciones del fabricante o del proveedor

El sistema de pared debe diseñarse en función del producto real que se suministra, y no solo en función del nombre genérico del material.

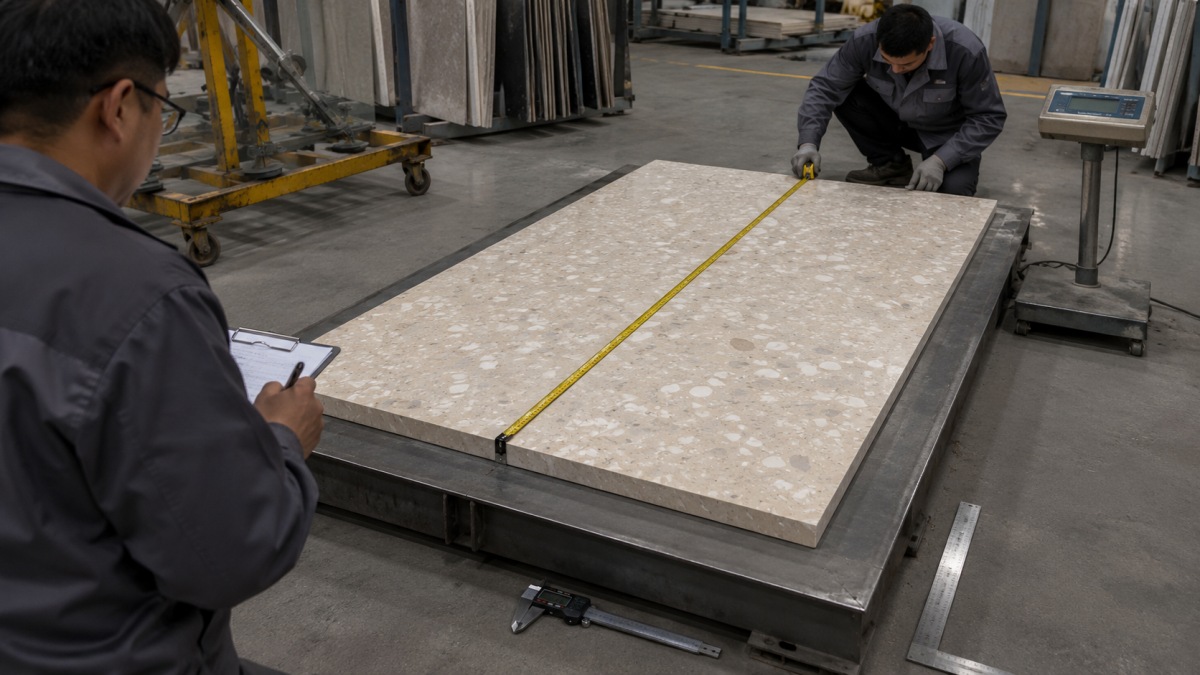

El peso del panel debe confirmarse antes del método de fijación.

El peso no es solo una cuestión logística. Influye en la manipulación, el formato del panel, la carga sobre la pared, el diseño de la fijación, la secuencia de instalación y la seguridad en la obra.

La masa preliminar del panel se puede calcular utilizando:

Masa del panel = área de la cara del panel × espesor final × densidad del material verificada

Cuando se incluyan soportes, refuerzos, abrazaderas u otros componentes, también se debe tener en cuenta su peso.

Por ejemplo, calcular únicamente el peso por metro cuadrado no es suficiente. El equipo del proyecto también debe conocer el peso aproximado de cada panel individual. Un muro puede tener una carga total de material aceptable, pero aun así contener paneles difíciles de levantar, colocar o sostener temporalmente.

Por lo tanto, la revisión del peso debe tener en cuenta lo siguiente:

·Peso por metro cuadrado

·Peso de cada panel

·Peso de los conjuntos reforzados o con respaldo

·Cargas concentradas en los puntos de apoyo o anclaje.

·Requisitos de manipulación manual o mecánica

·Soporte temporal durante la instalación

·Acceso a través de puertas, ascensores, pasillos y andamios.

·Acceso para reemplazo y mantenimiento

La densidad debe obtenerse de los datos reales del producto, la información del proveedor o un material de producción representativo. Una densidad genérica copiada de otro producto de terrazo puede dar un resultado inexacto.

Los recortes pueden reducir el peso del panel, pero también pueden crear secciones estrechas, esquinas internas o zonas frágiles. Un panel más ligero no es automáticamente más resistente ni más fácil de instalar.

Los paneles más grandes no producen automáticamente una mejor pared.

Los paneles de terrazo de gran tamaño pueden reducir la cantidad de juntas visibles y crear una superficie arquitectónica más uniforme. Sin embargo, aumentar el tamaño de los paneles también modifica el peso, la manipulación, el riesgo de rotura, las exigencias del sustrato, los puntos de fijación y las tolerancias de instalación.

El tamaño del panel debe revisarse en función de:

·Tipo de material y construcción de paneles

·Espesor final

·Relación de aspecto del panel

·Aberturas y recortes

·Distancias de borde alrededor de los puntos fijos

·Refuerzo de la espalda

·Limitaciones de transporte y embalaje

·Equipos de elevación para obras

·Acceso del instalador

·Planitud y verticalidad de la pared

·Ancho de junta requerido

·Practicidad de reemplazo

La pregunta correcta no es:

“¿Cuál es el panel más grande que puede producir la fábrica?”

La pregunta más pertinente es:

“¿Qué tamaño de panel se puede fabricar, transportar, manipular, fijar, alinear y reemplazar en las condiciones reales del proyecto?”

Un menor número de juntas puede mejorar la apariencia, pero esa ventaja puede perderse si los paneles se vuelven demasiado pesados ​​para controlarlos o si las tolerancias de instalación resultan poco realistas.

Planificación de la disposición de los paneles de pared Por lo tanto, debe coordinarse con la estrategia de fijación y manipulación, y no realizarse como un mero ejercicio visual.

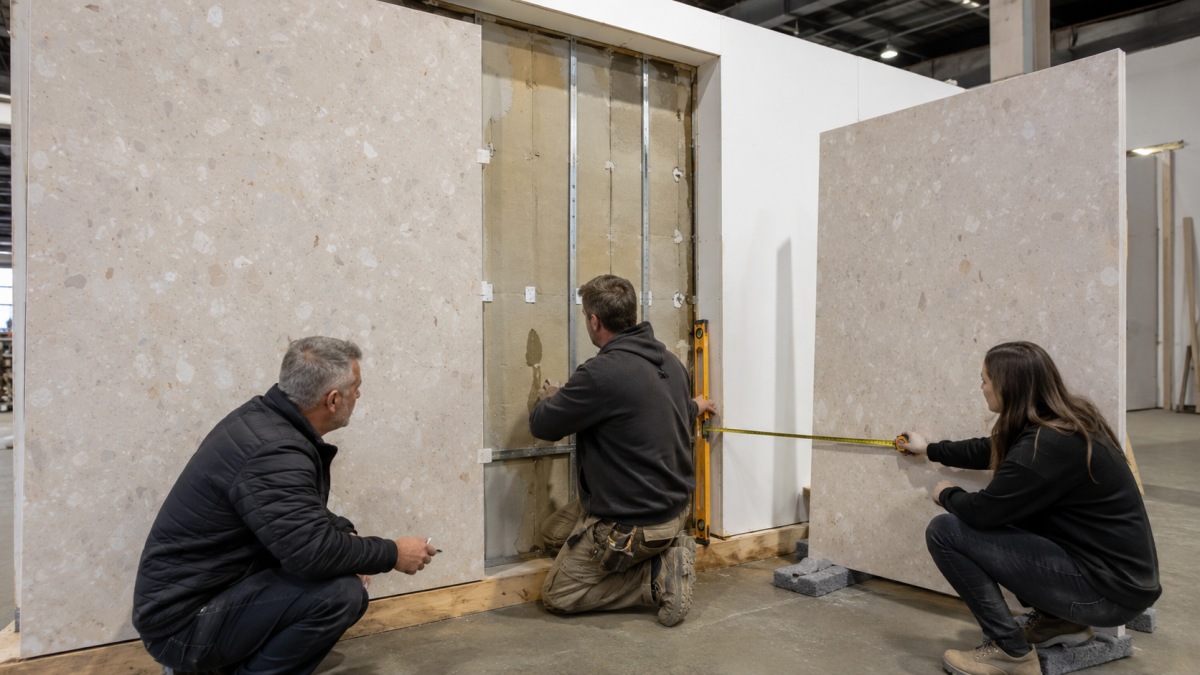

Es necesario conocer el sustrato antes de aprobar el sistema de fijación.

No se puede evaluar adecuadamente una propuesta de reparación sin saber qué hay detrás del terrazo.

El muro de soporte puede ser:

·Hormigón armado

·Albañilería

·Tablero de cemento

·Construcción con estructura de madera

·Un sistema de soporte metálico

·Una pared impermeable para zonas húmedas

·Un muro existente al que se le está aplicando un nuevo revestimiento.

·Una estructura de soporte especialmente diseñada

Estas condiciones no son intercambiables.

Antes de la fabricación, el equipo del proyecto debe documentar lo siguiente:

·Tipo de sustrato

·Espesor del sustrato cuando corresponda

·Condición y fuerza

·Planitud y tolerancia vertical

·Condiciones de humedad

·Sistema de impermeabilización

·Movimiento o desviación previstos

·Zonas de fijación aprobadas

·Servicios ocultos

·Requisitos contra incendios, acústicos o para zonas húmedas

·Reparaciones o preparación del sitio necesarias antes de la instalación

El proveedor de piedra o terrazo puede proporcionar información sobre el producto y las limitaciones de fabricación, pero no se debe esperar que apruebe una estructura de pared desconocida.

Un detalle de fijación basado en "condiciones estándar de la pared" no es fiable cuando no se ha identificado el sustrato real.

Los sistemas adheridos, de fijación mecánica e híbridos requieren revisiones diferentes.

No existe un único método de fijación que sea correcto para todos los paneles de pared de terrazo.

Sistemas adheridos

Para paneles interiores adecuados instalados sobre un sustrato aprobado y debidamente preparado, se puede considerar un sistema de adhesión. Sin embargo, su idoneidad depende del peso, el tamaño y el estado de la cara posterior del panel, la compatibilidad del adhesivo, la altura de la pared, la exposición a la humedad, el movimiento del sustrato y los requisitos del sistema de instalación seleccionado.

“Utilizar adhesivo” no constituye una especificación de instalación completa.

El equipo del proyecto aún necesita confirmar:

·Sistema adhesivo aprobado

·Preparación de la superficie

·Contacto y cobertura requeridos

·Límites de peso y tamaño del panel

·Apoyo temporal

·Condiciones de curado

·Compatibilidad con la humedad y la impermeabilidad

·Tratamiento articular del movimiento

·Método y responsabilidad del instalador

Sistemas de fijación mecánica

Se puede considerar la fijación mecánica cuando el tamaño del panel, el peso, la altura de la pared, las condiciones del sustrato, la exposición del proyecto o los requisitos de mantenimiento hagan que la adhesión directa sea insuficiente o inadecuada.

La fijación mecánica no es automáticamente segura solo por la presencia de componentes metálicos. El tipo, la cantidad, la ubicación, la distancia al borde, la dirección de apoyo, la conexión al sustrato y la trayectoria de la carga deben estar coordinados.

No se deben añadir ranuras posteriores, perforaciones, inserciones u otros elementos de fijación una vez iniciado el corte. Estos detalles pueden afectar la resistencia del panel, el espesor restante del material y las tolerancias de producción.

Sistemas híbridos

Algunos proyectos utilizan una combinación de soporte mecánico y materiales adhesivos o de relleno. Un enfoque híbrido no debe describirse como “doble protección” a menos que la función de cada componente se haya definido claramente.

El equipo del proyecto debe saber:

·¿Qué componente soporta la carga vertical?

·¿Qué componente proporciona sujeción?

·¿Qué componente controla la alineación?

·Ya sea que el adhesivo sea estructural, de relleno o suplementario.

·Cómo se pueden ajustar o reemplazar los paneles

·¿Quién aprueba el sistema completo?

El diseño final de fijación debe ser confirmado por el arquitecto, el ingeniero, el diseñador del sistema de pared y el instalador del proyecto. El asesoramiento sobre el suministro de materiales no sustituye el diseño de fijación específico del proyecto ni la revisión de un profesional local.

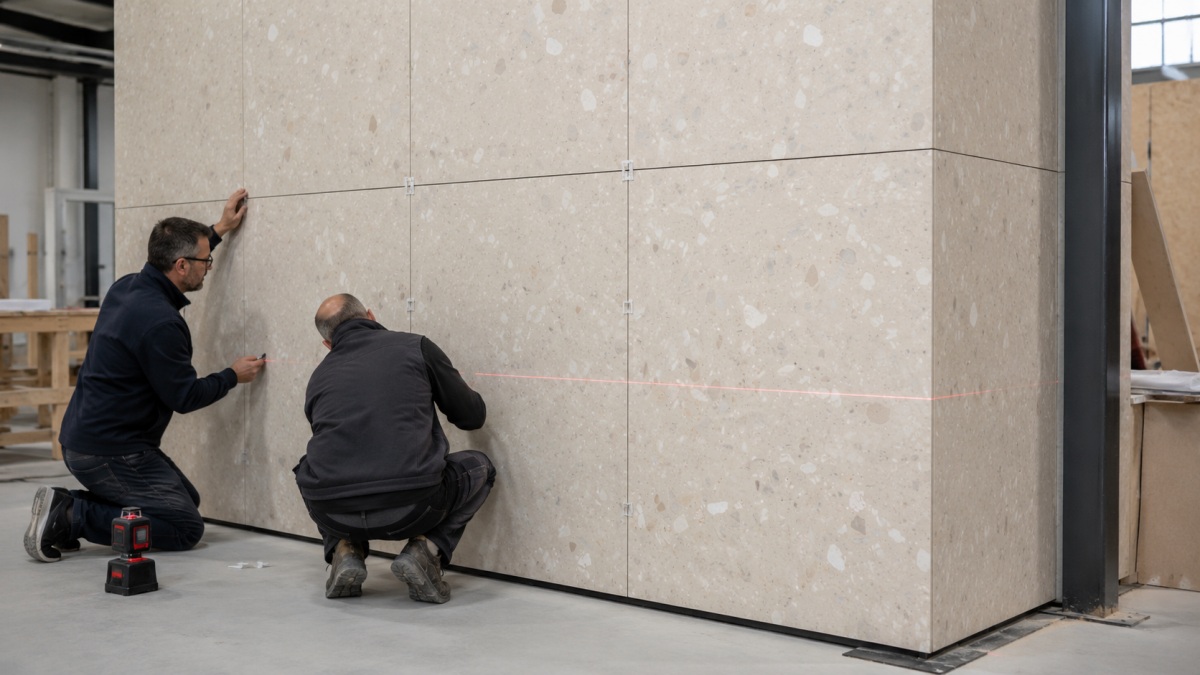

No todas las juntas de pared tienen la misma función.

Uno de los errores de coordinación más comunes es tratar todas las líneas visibles entre paneles como si fueran del mismo tipo de junta.

Una pared de terrazo puede presentar diferentes tipos de juntas.

Juntas de paneles

Estas son las juntas habituales entre paneles de terrazo adyacentes. Pueden acabarse con mortero, sellador, otro relleno homologado o con un detalle abierto intencional, según el sistema y el diseño.

Articulaciones de movimiento o control

Estas juntas están diseñadas para permitir el movimiento dentro del sustrato, la estructura de la pared o el edificio. No deben tratarse como juntas de paneles decorativos comunes.

Una junta de dilatación estructural o del sustrato existente no debe cubrirse simplemente con paneles continuos de terrazo a menos que se haya aprobado un detalle específico del proyecto.

Juntas perimetrales y de interfaz

Estas irregularidades se producen donde el terrazo se une a techos, suelos, columnas, marcos de puertas, elementos metálicos, vidrio, armarios u otros materiales. Los distintos materiales pueden moverse, deformarse y tolerar variaciones constructivas de forma diferente.

Espacios de sombra y juntas de diseño

Una junta de sombra puede formar parte de la expresión arquitectónica, pero aun así necesita un soporte edificable, un acabado de borde limpio, una profundidad adecuada y coordinación con el sistema de fijación.

Una articulación visualmente aceptable no es automáticamente una articulación móvil.

El ancho y el material de la junta final no deben seleccionarse únicamente a partir de un diseño o una muestra. Deben tenerse en cuenta los siguientes factores:

·Tolerancia de fabricación del panel

·Tolerancia de instalación

·Variación del sustrato

·Movimiento previsto

·Función conjunta

·Requisitos de sellado o lechada

·Módulo de panel

·Materiales adyacentes

·Limpieza y mantenimiento

·Exposición interior o exterior

·intención del diseño visual

No existe un ancho de junta universal que sea correcto para todas las paredes de terrazo.

Las aberturas y las interfaces de la pared a menudo controlan todo el sistema de paneles.

Una pared grande y sin interrupciones suele ser más fácil de coordinar que una pared que contenga puertas, aberturas para ascensores, paneles de acceso, iluminación, enchufes, soportes para letreros, zócalos, transiciones de techo, columnas o esquinas exteriores.

Estas interfaces pueden afectar a:

·Dimensiones del panel

·posiciones conjuntas

·Acabado de bordes

·Piezas de devolución

·Construcción de esquina

·Refuerzo recortado

·Ubicaciones de reparación

·Secuencia de instalación

·absorción de tolerancia

·Acceso de reemplazo

Las tiras estrechas de terrazo alrededor de las aberturas de las puertas o las entradas de servicio pueden ser difíciles de fabricar y vulnerables durante su manipulación. Los remates muy pequeños pueden no ofrecer suficiente espacio para el borde o el detalle de fijación previstos.

El equipo del proyecto no debería aprobar la elevación del muro principal dejando para más adelante la resolución de todos los problemas de los bordes. En muchos proyectos, los bordes y las interfaces determinan si la disposición del panel central es realmente viable.

Planos de taller para paneles de pared de terrazo. Se necesita información del sistema.

Una revisión formal de los planos de taller de piedra debería hacer algo más que confirmar la longitud y el ancho del panel.

Dependiendo del proyecto, los planos de taller de los paneles de pared de terrazo deben mostrar:

·Referencia de elevación de muro

·Números de panel

·Dimensiones finales

·Espesor final

·Material y acabado

·Peso aproximado del panel

·Bordes visibles y ocultos

·Tipos y ubicaciones de las articulaciones

·Anchos de junta propuestos

·Ubicaciones de las articulaciones de movimiento

·Esquinas y retornos

·Aberturas y recortes

·Refuerzo de la espalda

·Ranuras, agujeros o inserciones en la parte posterior donde esté aprobado

·Zonas de fijación

·Referencia del sustrato

·Materiales adyacentes

·Interfaces de suelo y techo

·Secuencia de instalación cuando corresponda

·Información sobre el nivel de referencia y el replanteo del sitio

·Tolerancia de fabricación requerida

·Estado actual de revisión y aprobación

Los planos de diseño comunican la intención arquitectónica. Los planos de fabricación traducen esa intención en piezas fabricables. Los detalles de fijación para instaladores o ingenieros explican cómo se apoyan esas piezas en el edificio.

Estos documentos pueden estar coordinados, pero no siempre son el mismo documento y no deben tratarse como intercambiables.

Para la elaboración de presupuestos y la preparación de la producción, los planos y detalles de los pedidos de piedra cortada a medida deben ser lo suficientemente completos como para evitar que el proveedor haga suposiciones sobre bordes ocultos, remates, aberturas u orientación de los paneles.

Una muestra de material no aprueba el sistema de pared.

Una muestra de terrazo es útil para confirmar:

·Color base

·Color agregado

·Distribución aproximada de chips

·Acabado superficial

·Carácter visual general

No lo confirma:

·Peso del panel completo

·Planitud del panel

·Alineación de la pared

·Apariencia conjunta

·Construcción de esquina

·Corrección del rendimiento

·Idoneidad del sustrato

·Tolerancia de instalación

·adaptación al movimiento

·Gestión del sitio

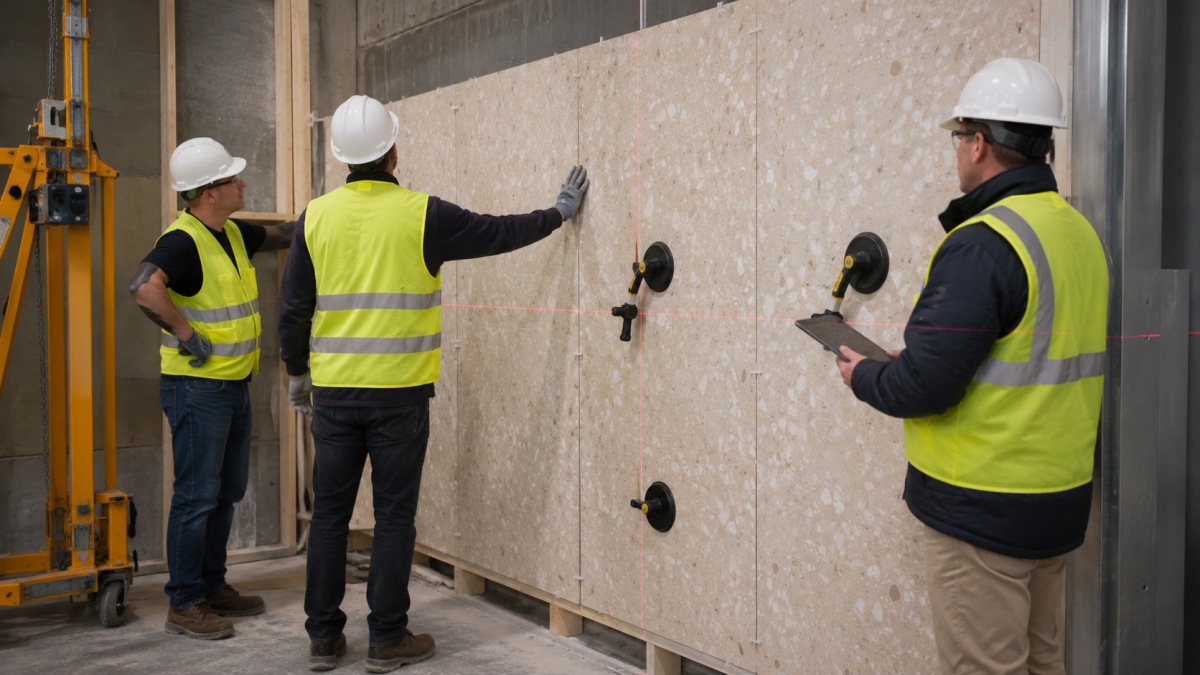

Para las zonas importantes de la pared, una maqueta física puede ayudar al equipo del proyecto a revisar conjuntamente diversas condiciones.

Un prototipo útil podría incluir:

·Más de un panel

·Una junta vertical y horizontal representativa

·Una esquina interior o exterior

·Una interfaz de piso o techo

·El acabado y el tratamiento de los bordes propuestos

·Lógica de corrección o soporte representativa

·Sellado, lechada o tratamiento de juntas de sombra

·Condiciones de iluminación reales siempre que sea posible

Una muestra demuestra la apariencia. Un prototipo prueba la coordinación. Ninguno de los dos reemplaza la revisión de ingeniería.

Mapa de responsabilidades antes de la fabricación

La responsabilidad de la instalación debe asignarse antes de la producción de los paneles, no después de que lleguen las cajas.

La división exacta puede variar según el contrato. Lo importante es que esté documentada.

Cuando todos dan por sentado que otra parte es la responsable, en realidad nadie controla el riesgo.

Lista de verificación para la prefabricación de paneles de pared de terrazo

Antes de que se inicie la producción, los equipos del proyecto deben confirmar lo siguiente:

Información sobre el material y el panel

☐ Se identifica el tipo de producto de terrazo y el sistema aglutinante.

☐ Se registran el acabado aprobado y la muestra de referencia.

☐ Se confirma el espesor final del panel.

☐ Se confirma el respaldo, la malla o el refuerzo.

☐ Se dispone de información representativa sobre la densidad o el peso del panel.

Peso y manejo

☐ Se ha calculado el peso aproximado por metro cuadrado.

☐ Se ha revisado el peso aproximado de cada panel.

☐ Los métodos de elevación y manipulación en obra son prácticos.

☐ Se han revisado las puertas, los ascensores, los pasillos y los accesos a la instalación.

☐ Se comprenden las necesidades de apoyo temporal.

Sustrato y fijación

☐ Se identifica el tipo de sustrato real.

☐ Se ha evaluado la planitud, la verticalidad y el estado de la pared.

☐ El principio de fijación ha sido aprobado por las partes responsables del proyecto.

☐ Se definen las zonas de fijación mecánica o los requisitos de adhesivo.

☐ Cualquier corte posterior, inserción, agujero o refuerzo se muestra antes de la fabricación.

☐ Se han revisado las condiciones de zonas húmedas, exteriores o ambientales especiales.

Uniones e interfaces

☐ Las juntas de paneles regulares se distinguen de las juntas de movimiento.

☐ Se muestran las uniones perimetrales y de interfaz de materiales.

☐ Se confirman los anchos y los materiales de las juntas.

☐ Las juntas de dilatación estructurales o del sustrato no se ocultan sin un detalle aprobado.

☐ Se coordinan puertas, esquinas, techos, suelos, elementos metálicos y aberturas de servicio.

Planos y aprobación

☐ Los números de los paneles corresponden a la elevación del muro.

☐ Los planos actuales incluyen dimensiones, espesores, bordes, juntas y aberturas.

☐ El instalador ha revisado los detalles pertinentes.

☐ Las responsabilidades están documentadas.

☐ Se ha revisado un prototipo cuando la complejidad del proyecto lo requiere.

☐ La revisión final de producción está claramente identificada.

Señales de alerta que deberían detener el lanzamiento de la producción.

La fabricación deberá interrumpirse o aclararse cuando:

·Nadie ha calculado el peso aproximado de los paneles más grandes.

·La nota de fijación dice únicamente “usar adhesivo”.

·El sustrato se describe únicamente como “pared existente”.

·El instalador no ha revisado el tamaño del panel ni la altura de la pared.

·Todas las juntas visibles se están tratando como juntas de mortero normales.

·En los dibujos de la pared faltan las juntas de dilatación estructurales.

·Los cortes posteriores, los agujeros o las inserciones se decidirán después del corte.

·Se seleccionaron paneles grandes únicamente para reducir las juntas visibles.

·Se espera que la fábrica diseñe el sistema de pared completo sin información sobre el terreno.

·El equipo del proyecto se basa únicamente en una representación gráfica y una pequeña muestra del material.

·No se ha hablado del acceso a la pared, el izamiento ni el soporte temporal.

·Las distintas partes están trabajando a partir de diferentes revisiones de los planos.

La presión de la producción no resta importancia a la información no resuelta. Simplemente encarece su corrección.

¿Cuándo debe intervenir el proveedor de terrazo?

El proveedor de terrazo debe participar antes de que se finalicen los planos de fabricación cuando el proyecto incluya:

·Paneles de pared de gran formato

·Espesores inusuales

·Paneles pesados

·Recortes o secciones estrechas

·Componentes curvos o con forma

·Esquinas y retornos complejos

·Refuerzo de la espalda

·mecanizado relacionado con la fijación mecánica

·Control articular estricto

·Paneles repetidos en varias habitaciones o pisos.

·Producción o entrega por fases

El proveedor puede ayudar a aclarar la disponibilidad del material, las tolerancias de fabricación, el peso del panel, los límites de procesamiento, los detalles de los bordes, la viabilidad del reprocesamiento, la numeración y la lógica de embalaje.

Sin embargo, el proveedor no puede confirmar un sustrato desconocido, sustituir el estudio de campo realizado por el instalador ni ocupar el lugar del ingeniero de proyecto responsable del sistema de fijación final.

Antes de que se publique la información sobre la fabricación

Los paneles de pared de terrazo no deben autorizarse para su fabricación simplemente porque se haya aprobado el color del material y el nivel de elevación de la pared.

El equipo del proyecto debería poder responder a cinco preguntas:

1.¿Qué es exactamente el producto de paneles de terrazo?

2.¿Cuánto pesa cada panel?

3.¿Qué sustrato y sistema de fijación lo soportarán?

4.¿Qué función cumple cada articulación?

5.¿Quién ha aprobado cada parte del sistema de muros?

Cuando se responden estas preguntas antes de la fabricación, el tamaño del panel, el mecanizado, el embalaje y la instalación pueden planificarse en función de la misma información.

Si no se responden estas consultas, incluso los paneles de terrazo fabricados con precisión pueden llegar a una obra que no esté preparada para recibirlos o instalarlos.

Preguntas frecuentes

¿Se pueden instalar los paneles de pared de terrazo solo con adhesivo?

No existe una respuesta universal. Depende del tipo de panel, tamaño, peso, soporte, altura de la pared, sustrato, exposición a la humedad, sistema adhesivo y requisitos del proyecto. El método propuesto debe ser revisado por el instalador responsable y los profesionales del proyecto antes de su fabricación.

¿Cómo se debe calcular el peso de los paneles de pared de terrazo?

Un cálculo preliminar utiliza el área del panel, el espesor final y la densidad verificada del producto. Se deben añadir el respaldo, el refuerzo y los herrajes cuando corresponda. También se debe revisar el peso de cada panel, no solo el peso por metro cuadrado.

¿Qué anchura de junta deben tener los paneles de pared de terrazo?

No existe un ancho único y correcto para todos los proyectos. El ancho de la junta depende de las tolerancias de fabricación e instalación, el tamaño del panel, la función de la junta, el movimiento del sustrato, los materiales adyacentes, los requisitos de relleno o sellador y la intención del diseño.

¿Quién debería diseñar el sistema de fijación a la pared?

El sistema de fijación final debe ser coordinado por el arquitecto, el ingeniero, el especialista en sistemas de muros y el instalador correspondientes. El proveedor de terrazo debe proporcionar información precisa sobre el material, el peso y la fabricación, pero esto no debe sustituir la ingeniería específica del proyecto ni la revisión de un profesional local.

¿Es suficiente una muestra de terrazo aprobada para comenzar la producción de paneles de pared?

No por sí sola. Una muestra confirma el aspecto del material, pero no el peso del panel, la disposición de las juntas, el sistema de fijación, el sustrato, las interfaces ni el acceso para la instalación. La producción solo debe comenzar una vez confirmados los detalles relevantes del sistema de pared.

Si un proyecto implica paneles de pared de terrazo cortados a medida, Enviar la elevación de la pared, el listado de paneles, el espesor, el acabado, el área de aplicación, la información del sustrato y el principio de fijación propuesto. antes de la producción. Estos detalles permiten revisar qué cuestiones de fabricación aún necesitan aclaración y qué decisiones deben quedar en manos del diseñador, ingeniero o instalador del proyecto.
