En muchos proyectos de piedra, los errores más costosos no se deben al material en sí, sino a planos poco claros antes de que comience la producción.

Una losa puede ser hermosa. Una fábrica puede tener buena maquinaria. Un proveedor puede embalar el pedido con cuidado. Pero si los planos de taller de la piedra no se revisan correctamente antes de la producción, el resultado final aún puede ser deficiente.

Tamaño incorrecto. Borde incorrecto. Posición incorrecta del orificio. Dirección incorrecta de la escalera. Secuencia incorrecta del panel de pared. Recorte incorrecto de la encimera. Código de habitación incorrecto. Dirección incorrecta de la veta. Cantidad incorrecta.

No se trata de detalles menores. En proyectos reales, un plano erróneo puede retrasar la instalación, aumentar el coste del transporte aéreo, generar trabajos de sustitución o forzar al contratista a realizar ajustes arriesgados en la obra.

Para los compradores internacionales de piedra, la revisión de los planos de taller no es solo un paso técnico. Es un paso para el control de riesgos comerciales.

1. ¿Qué son los planos de taller de piedra?

Los planos de taller de piedra son los planos de trabajo que se utilizan para convertir la intención del diseño en producción real.

Son diferentes de los planos arquitectónicos generales.

Los planos arquitectónicos muestran el concepto de diseño, las dimensiones, la distribución y el espacio previsto. Los planos de taller de piedra deben ir más allá. Deben indicar al proveedor y a la fábrica con exactitud cómo se debe fabricar, numerar, acabar, embalar e instalar cada pieza.

Un buen dibujo de taller de piedra suele incluir:

nombre del material

tipo de piedra

terminar

tamaño

espesor

cantidad

código de habitación o área

número de pieza

detalle del borde

posición del agujero

posición del recorte

 Detalle de ranura o hendidura

marca de dirección

rostro visible

dirección de la vena si es necesario

posición de la articulación

secuencia de instalación

referencia de embalaje

Para pedidos sencillos de losas, los planos de taller pueden no ser necesarios. Pero para piedra cortada a medida, escaleras, encimeras, paneles de pared, diseños de pisos, baños de hotel, mostradores de recepción, revestimientos de ascensores o piezas de piedra personalizadas, los planos se vuelven esenciales.

Aquí es donde los profesionales Coordinación de dibujo del proveedor de piedra Se vuelve valioso. El proveedor no solo debe vender piedra, sino también ayudar a reducir los errores entre el diseño, la fabricación, el embalaje y la instalación.

2. ¿Por qué deberían los compradores revisar los planos antes de la producción?

Algunos compradores creen que la revisión de los planos es responsabilidad del proveedor. Esto solo es parcialmente cierto.

El proveedor puede comprobar si el plano es claro para la fabricación. Sin embargo, el comprador, el contratista, el diseñador o el equipo de obra deben confirmar que el plano se corresponde con las condiciones reales del proyecto.

Es posible que el proveedor no lo sepa:

la medición final del sitio

• cambios realizados por el contratista

• cambios en el espesor de la pared

• Cambios en el gabinete

• Ajustes de plomería

• Cambios de nivel de piso

posiciones del marco metálico

detalles de la puerta del ascensor

• Cambios en las ranuras de iluminación

• Revisiones de diseño aprobadas por el propietario

Si el comprador aprueba un dibujo erróneo, la fábrica puede producir exactamente lo que se aprobó, pero es posible que las piezas aún no encajen en el lugar.

Por eso, la aprobación de los planos no debe considerarse una simple firma. Debe ser una revisión exhaustiva de los planos de fabricación de piedra antes de comenzar el corte.

El objetivo no es ralentizar el proyecto. El objetivo es evitar producir la piedra equivocada con mayor rapidez.

3. Comience con las dimensiones más recientes del sitio.

Antes de comprobar la estética, el color o la dirección de las vetas, el comprador debe confirmar primero si el dibujo utiliza las dimensiones más recientes del terreno.

Esto parece obvio, pero es una de las fuentes más comunes de errores en los proyectos de piedra.

En muchos proyectos, el plano arquitectónico original no coincide con la situación final del terreno. Es posible que se modifiquen las paredes, se nivelen los pisos, cambien los gabinetes, se muevan las estructuras de acero o se modifiquen las tuberías. El diseño puede revisarse después de la selección de materiales.

Si la piedra se fabrica a partir de un plano obsoleto, el problema podría manifestarse únicamente durante la instalación.

Los compradores deben comprobar:

¿Estos planos se basan en las mediciones finales del sitio?

¿Quién midió el sitio?

¿Cuándo se midió el sitio?

¿Se comprobaron los niveles de las paredes y del suelo?

¿Ya estaban instalados los armarios empotrados, las puertas, los ascensores y las estructuras metálicas?

¿Estas dimensiones son definitivas o aún están sujetas a cambios?

¿Se permiten tolerancias para la instalación?

¿El dibujo muestra si las dimensiones son medidas finales o medidas de abertura bruta?

En proyectos de piedra, unas dimensiones "casi correctas" no son suficientes. La piedra no es tela, pintura ni papel pintado. No se puede estirar para adaptarla al espacio.

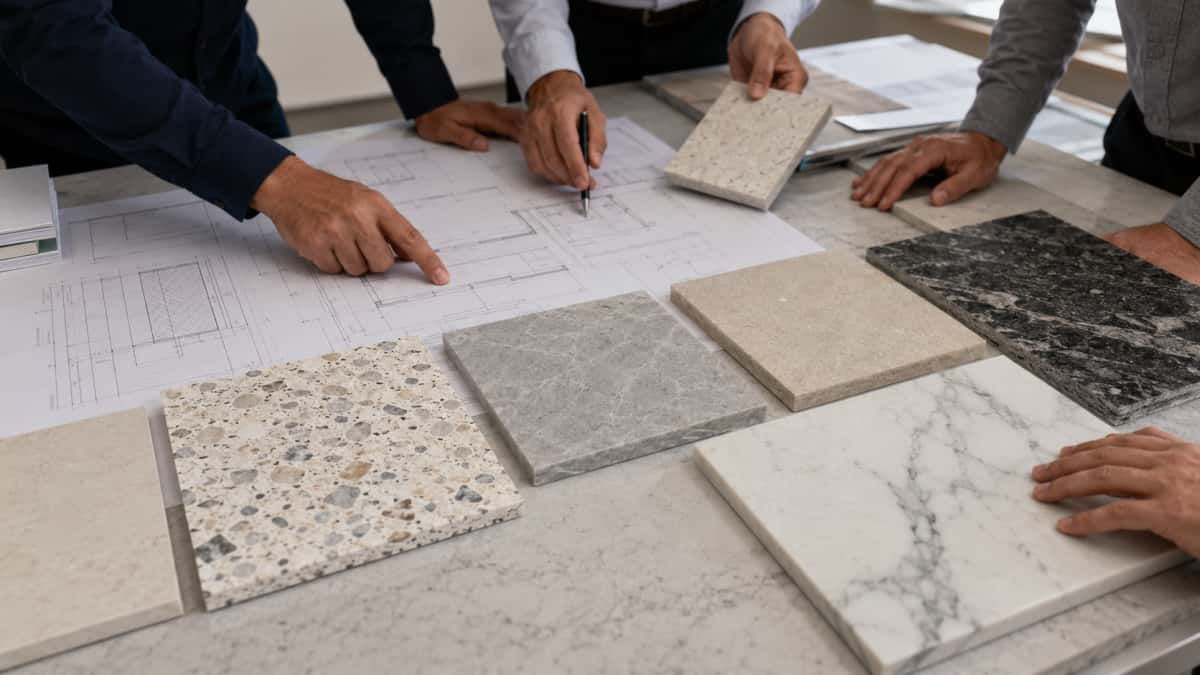

4. Confirme el tipo de material antes de aprobar los detalles.

Los diferentes materiales pétreos requieren una lógica de dibujo diferente.

Un plano de taller para mármol natural no es lo mismo que un plano para cuarzo. El diseño de un piso de terrazo no es lo mismo que el de un panel de pared de piedra sinterizada. El detalle de un revestimiento de piedra caliza no debe revisarse como si se tratara de una encimera de mármol artificial.

Antes de aprobar los planos, los compradores deben confirmar el tipo exacto de material.

mármol natural

Para el mármol natural, el plano debe tener en cuenta la variación natural, la dirección de las vetas, la selección de las losas, la secuencia de colocación en seco, los requisitos de simetría y las áreas visibles. Si el proyecto requiere un patrón continuo en paredes o suelos, esto debe mostrarse antes de la producción.

A Revisión del dibujo de una tienda de mármol natural No solo debería preguntarse: "¿Es el tamaño correcto?", sino también: "¿Tendrá sentido visual el diseño final?".

Granito

Los planos de granito suelen centrarse en el tamaño, el grosor, el acabado, los detalles de los bordes, el método de fijación y la instalación práctica. Para exteriores, suelos, escaleras o zonas de mucho tránsito, el plano debe mostrar claramente el grosor, el acabado antideslizante (si se requiere), los bordes expuestos y la dirección de instalación.

El granito es duradero, pero la durabilidad no sustituye la precisión en el dibujo.

Piedra de cuarzo

El cuarzo se utiliza frecuentemente para encimeras, lavabos, islas de cocina, barras de bar y superficies comerciales. Para estas aplicaciones, los planos deben mostrar claramente los recortes, los orificios para grifería, las aberturas para fregaderos, los perfiles de los bordes, el protector contra salpicaduras, el voladizo, la posición de las juntas y los requisitos de soporte.

Para Confirmación del diseño de la encimera de piedra de cuarzoEl comprador debe prestar especial atención a la posición de los orificios y a las esquinas de los recortes. Una hermosa losa de cuarzo puede arruinar el proyecto si el recorte para el fregadero o la placa de cocción es incorrecto.

mármol artificial / mármol aglomerado

El mármol artificial y el mármol aglomerado se eligen con frecuencia por su color controlado, su estilo que imita el mármol, su uso en interiores comerciales, paneles de pared, suelos, encimeras y piezas cortadas a medida. Los planos deben confirmar el tamaño, el acabado, el grosor, el pulido de los bordes, la uniformidad del lote, los códigos de las habitaciones y la secuencia de instalación de las piezas.

Para Planos de proyectos de mármol artificial y mármol aglomeradoLa revisión de los planos debe centrarse en la precisión de la producción y la clara separación de áreas. Esto es especialmente importante cuando se utilizan muchas piezas similares en habitaciones de hotel, apartamentos, pasillos comerciales o interiores de tiendas.

Piedra de terrazo

En los planos de terrazo se debe prestar atención a la disposición, las líneas de las juntas, el control del tamaño, el equilibrio visual del conjunto, el acabado de la superficie, los zócalos, los detalles de las escaleras y los puntos de transición con otros materiales.

Para Diseño y control del tamaño de las piedras de terrazoEl comprador no solo debe comprobar las dimensiones, sino también si la disposición crea un campo visual equilibrado tras la instalación.

Piedra sinterizada

Los planos de piedra sinterizada deben tener en cuenta el tamaño del panel, su manipulación, el riesgo de rotura, la protección de las esquinas, el soporte, el sistema de instalación, la exposición de los bordes y la seguridad durante el transporte. Los paneles de piedra sinterizada de gran formato requieren una planificación minuciosa antes de su fabricación e instalación.

El dibujo no debe dar por sentado que el panel se puede manipular como una baldosa pequeña común y corriente.

Caliza

Los planos de piedra caliza deben tener en cuenta el espesor, el acabado, el detalle de los bordes, el método de fijación, los requisitos de sellado, los poros, la textura natural y el entorno de aplicación. Para revestimientos de paredes, columnas, chimeneas o elementos arquitectónicos, el plano también debe mostrar la superficie visible y el ritmo de las juntas.

La piedra caliza ofrece una sensación arquitectónica más suave, pero el proyecto aún necesita una sólida claridad técnica.

5. Comprueba todas las tallas, no solo la talla principal.

Muchos errores de dibujo se producen porque solo se comprueba la dimensión mayor.

Un comprador puede confirmar el largo y el ancho, pero pasar por alto detalles más pequeños: la distancia entre los agujeros, el retorno del borde, la profundidad de la ranura, la altura del protector contra salpicaduras, el radio de la esquina, el perfil del borde de la escalera, la dirección del panel o la separación de la junta.

Para los dibujos de piedra a medida, se deben revisar todas las dimensiones importantes.

Los compradores deben comprobar:

longitud total

ancho total

espesor

tamaño final

rostro visible

dirección izquierda y derecha

posición del agujero

recorte para fregadero o placa de cocina

diámetro del orificio del grifo

altura del protector contra salpicaduras

perfil de borde

profundidad de la ranura

ubicación de la ranura

profundidad de los peldaños

altura del elevador

detalle de la nariz

junta del panel de pared

altura del zócalo

requisito de tolerancia

El error a menudo no radica en lo general, sino en lo particular, en aquello que nadie revisó.

Una revisión profesional debería detenerse en esos detalles antes de que comience la producción.

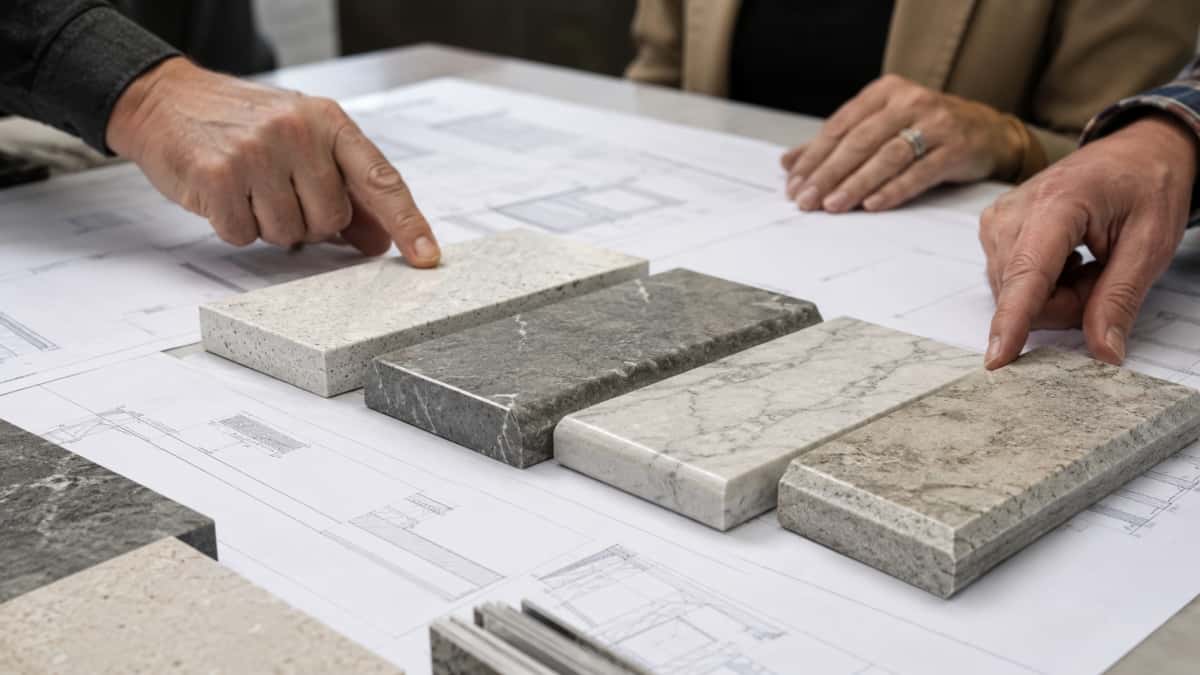

6. Los detalles de los bordes deben mostrarse claramente.

La confirmación de los detalles del borde de la piedra es una de las partes más importantes de la revisión del plano.

Los bordes influyen en la apariencia, la seguridad, el costo, el método de fabricación, el embalaje y la instalación. Un detalle de borde incorrecto puede hacer que una encimera parezca barata, una escalera parezca insegura, la encimera del lavabo no combine con el mueble o un panel de pared parezca inacabado.

El dibujo debe mostrar claramente si el borde es:

borde recto pulido

• borde suavizado

borde biselado

nariz de toro

media nariz de toro

borde biselado

borde laminado

borde biselado

esquina redondeada

borde de ranura

borde pulido visible

borde oculto sin pulir

El comprador también deberá confirmar qué bordes quedan visibles tras la instalación.

Esto es importante porque no todos los bordes requieren el mismo acabado. Un borde oculto dentro de un mueble es diferente de un borde frontal visible. El perfil de una escalera es diferente del borde lateral de un panel de pared. El borde de un mostrador de recepción es diferente del borde de una baldosa del suelo.

Si el dibujo no muestra con claridad los bordes visibles y ocultos, la fábrica puede pulir los lados incorrectos o dejar el borde equivocado sin terminar.

7. Los recortes y agujeros necesitan especial atención.

Los planos de corte para encimeras de piedra y tocadores merecen especial atención, ya que los errores son difíciles de corregir después de la producción.

Una encimera puede tener el tamaño y el material adecuados, pero si la abertura para el fregadero no es la correcta, la pieza puede quedar inservible. Un tocador puede verse perfecto, pero si los orificios para el grifo no coinciden con los herrajes, el proyecto podría detenerse en la obra.

Antes de aprobar los planos, los compradores deben confirmar:

modelo de fregadero

tipo de cuenca

• Instalación bajo cubierta o sobre cubierta

modelo de placa de cocción

número de orificios del grifo

diámetro del orificio del grifo

distancia desde el borde posterior

distancia desde el borde lateral

radio de recorte

 Refuerzo de esquinas si es necesario

• Posición del protector contra salpicaduras

retorno de pared

volante

posición de la articulación

soporte de gabinetes

si los electrodomésticos son definitivos

La forma más segura de proceder es comparar los planos de corte con la información real del fregadero, grifo, lavabo y demás electrodomésticos.

No apruebe los recortes de piedra basándose únicamente en la memoria.

8. La dirección importa más de lo que muchos compradores esperan.

Las piezas de piedra no siempre son reversibles.

Un panel puede tener un lado izquierdo y un lado derecho. Una pieza de escalera puede tener un anverso y un reverso. Una encimera de tocador puede tener un lado que da a la pared y un lado que queda a la vista. Un panel de pared de mármol puede requerir la dirección de las vetas. Un diseño simétrico puede depender completamente de la secuencia.

El dibujo debe indicar claramente la dirección.

Entre las marcas útiles se incluyen:

lado frontal

parte posterior

lado superior

lado inferior

rostro visible

rostro pulido

dirección de la vena

 Instrucciones de instalación

lado de la habitación

lado de la pared

número de secuencia

Orientación izquierda/derecha

Esto es especialmente importante cuando el proyecto incluye mármol natural, paneles con veta simétrica, escaleras, piezas curvas, revestimiento de columnas, revestimientos de ascensores o paneles de pared personalizados.

Si la dirección no está marcada, es posible que la fábrica produzca el tamaño correcto, pero el instalador podría no saber cómo colocar la pieza.

Instalar una pieza correcta en la dirección incorrecta sigue siendo un error de proyecto.

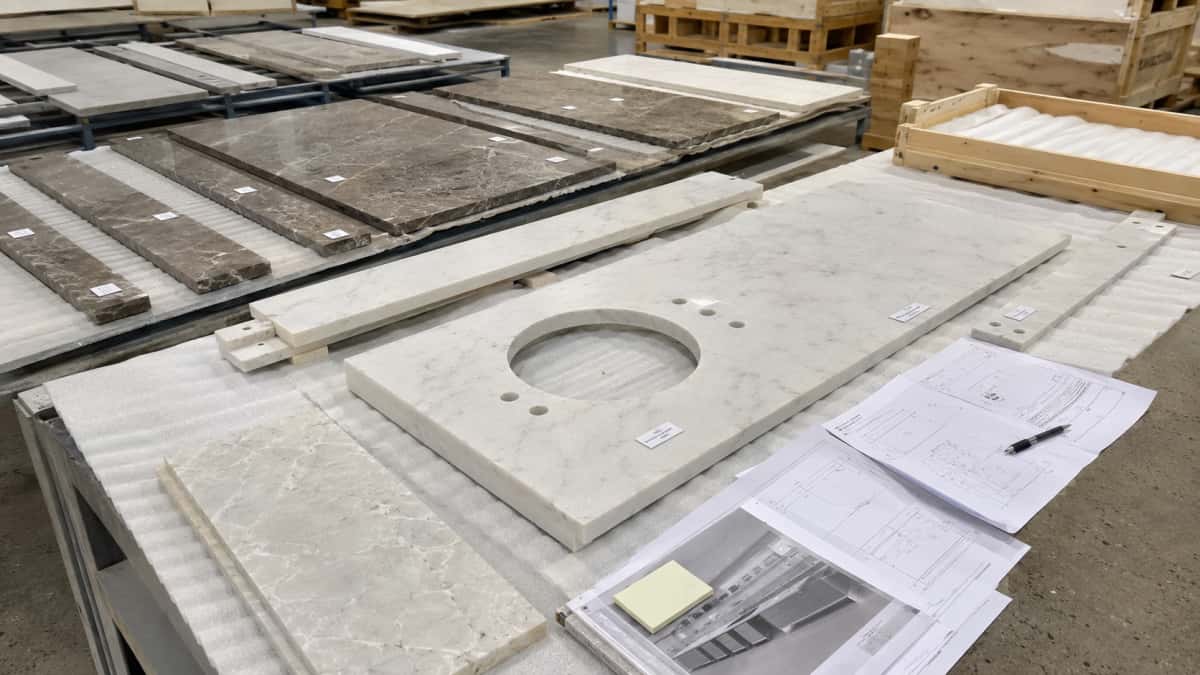

9. La cantidad y la numeración de las piezas deben coincidir con el plan de embalaje.

Los planos de taller no deben separarse de la lógica de embalaje.

Para proyectos internacionales, especialmente envíos en contenedores, el número de pieza debe coincidir con la lista de empaque y el número de caja. Esto ayuda al equipo en obra a identificar la pieza correcta tras su llegada.

El comprador debe comprobar si los planos incluyen:

número de pieza

código de área

código de habitación

número de piso

cantidad

referencia de la caja si está disponible

secuencia de instalación

Marque la pieza de repuesto o de recambio si es necesario.

En proyectos de hoteles, apartamentos, villas, centros comerciales, casinos, aeropuertos, oficinas o edificios públicos, muchas piezas pueden parecer similares. Sin numeración, los equipos de recepción e instalación pueden confundirlas fácilmente.

Una buena coordinación en el dibujo reduce la confusión posterior.

Por eso la revisión del dibujo debería conectar con capacidad de fabricación de piedra cortada a medidaLa fabricación no se limita al corte de piedra. También incluye convertir planos, etiquetas, embalajes y detalles de producción en un sistema de proyecto viable.

10. No apruebe los dibujos poco claros.

Un dibujo peligroso no siempre es erróneo. A veces, simplemente no es claro.

Los dibujos poco claros generan suposiciones. Las suposiciones generan errores.

Los compradores no deben aprobar los planos que no muestren claramente:

material exacto

acabado exacto

espesor exacto

tamaño exacto

detalles de los bordes

rostros visibles

• posiciones de los agujeros

dimensiones del recorte

cantidad

• números de piezas

área de instalación

dirección

fecha de revisión

estado de aprobación

Los dibujos a los que les falten detalles deberán devolverse para su aclaración antes de la producción.

Esto no es ser difícil. Es proteger el proyecto.

Si algún detalle es importante en la obra, debe ser visible en el plano antes de la fabricación.

11. Verifique cuidadosamente el control de revisiones.

En los proyectos reales, los planos cambian.

Eso es normal.

El problema comienza cuando se utiliza la revisión incorrecta para la producción.

Antes de la aprobación, el comprador deberá confirmar:

¿Es esta la última revisión?

¿Quién lo emitió?

¿Quién lo revisó?

¿Qué ha cambiado con respecto a la versión anterior?

¿Están claramente canceladas las versiones antiguas?

¿Recibió el proveedor la última versión?

¿La fábrica confirmó la última versión antes del corte?

¿El contratista aprobó la versión final?

El control de versiones es especialmente importante cuando la comunicación se realiza a través de correo electrónico, WhatsApp, WeChat, archivos PDF, archivos CAD y capturas de pantalla.

Una captura de pantalla no siempre es suficiente para la producción. Un dibujo final aprobado debe ser claro, estar fechado y controlado.

Si varias personas envían versiones diferentes al mismo tiempo, el riesgo de producción aumenta rápidamente.

12. Revisar las uniones y transiciones con otros materiales.

En un proyecto, la piedra rara vez aparece sola.

Se conecta con metal, madera, vidrio, puertas, armarios, ascensores, impermeabilización, iluminación, paneles de pared, alfombras, azulejos y sistemas mecánicos.

Los planos de taller deben tener en cuenta estas transiciones.

Los compradores deben comprobar:

donde la piedra se encuentra con el metal

donde la piedra se encuentra con la madera

donde la piedra se encuentra con el vidrio

donde la piedra se encuentra con el gabinete

donde la piedra se encuentra con la pintura de la pared

donde la piedra se encuentra con la alfombra

donde la piedra se encuentra con la baldosa

donde la piedra se encuentra con la puerta del ascensor

donde la piedra se encuentra con el surco de iluminación

donde la piedra se encuentra con el drenaje

donde la piedra se encuentra con la capa impermeabilizante

Muchos problemas en la obra ocurren en las transiciones, no en el centro de una losa.

Por ejemplo:

Es posible que la encimera del tocador no quede alineada con el mueble.

Un peldaño de escalera puede entrar en conflicto con la moldura metálica.

Un panel de pared puede cubrir una ranura de iluminación.

Un saliente de la encimera puede bloquear un cajón.

El diseño del suelo puede no coincidir con el de una puerta.

Un zócalo de piedra puede entrar en conflicto con los paneles de la pared.

El dibujo debe dejar claros estos puntos de conexión antes de la producción.

13. ¿Quién debe aprobar los dibujos?

Si el proyecto es complejo, la aprobación de los planos no debe dejarse en manos de una sola persona.

Un proceso de aprobación práctico puede incluir:

• comprador del proyecto

contratista

• Persona encargada de la medición del sitio

• instalador

• diseñador o arquitecto

• Equipo técnico del proveedor

• Equipo de producción de la fábrica

• Representante del propietario, si fuera necesario

No es necesario que todos comenten cada detalle. Pero las personas adecuadas deben revisar los detalles relacionados con su responsabilidad.

Por ejemplo:

El diseñador revisa la apariencia, la disposición y los detalles visibles.

El contratista verifica las dimensiones del sitio y las condiciones de instalación.

El instalador comprueba la lógica y la secuencia de la fijación.

El comprador verifica la cantidad, el material y el alcance comercial.

El proveedor comprueba si el dibujo se puede fabricar.

La fábrica comprueba la viabilidad de la producción.

Si el proyecto es pequeño, el proceso puede ser sencillo. Si el proyecto es grande, la aprobación de los planos debe ser más formal.

La regla más importante es esta: la persona que aprueba el dibujo debe comprender qué es lo que se está aprobando.

14. Una lista de verificación práctica antes de aprobar los planos de taller de piedra.

Antes de que comience la producción, los compradores deben verificar los siguientes puntos:

1. ¿Es correcto el nombre del material?

2. ¿Es correcto el tipo de piedra?

3. ¿El acabado es correcto?

4. ¿El grosor es correcto?

5. ¿Las dimensiones se basan en la última medición realizada en el sitio?

6. ¿Se muestran claramente todos los tamaños?

7. ¿Se aprecian claramente los detalles de los bordes?

8. ¿Se identifican los bordes visibles y ocultos?

9. ¿Son correctas las posiciones de los agujeros?

10. ¿Son correctas las dimensiones del recorte?

11. ¿Son definitivos los detalles del fregadero, grifo, lavabo y electrodomésticos?

12. ¿Están claras las direcciones izquierda y derecha?

13. ¿Está marcada la dirección de la vena donde es necesario?

14. ¿Se muestran las secuencias de colocación en seco o de lectura paralela si es necesario?

15. ¿Se incluyen los números de pieza?

16. ¿Se incluyen códigos de habitación o códigos de área?

17. ¿La cantidad coincide con el pedido?

18. ¿Se revisan las juntas y los puntos de transición?

19. ¿Es esta la última revisión del dibujo?

20. ¿Ha aprobado el dibujo la persona correcta?

21. ¿El proveedor comprende claramente la aprobación?

22. ¿La fábrica lo ha confirmado antes de la producción?

Esta lista de verificación no resolverá todos los problemas del proyecto, pero puede reducir muchos errores evitables.

15. ¿Cuándo deben los compradores pedir ayuda al proveedor?

Los compradores deben solicitar ayuda al proveedor cuando los planos estén incompletos, cuando no se comprenda completamente el comportamiento del material o cuando las condiciones del lugar puedan afectar la fabricación.

Un proveedor no debe sustituir al arquitecto ni al instalador. Sin embargo, un proveedor de piedra con experiencia puede ayudar a identificar riesgos prácticos antes de la producción.

Algunas preguntas útiles que se pueden hacer son:

¿Este detalle de borde es adecuado para el material seleccionado?

¿Está este recorte demasiado cerca del borde?

¿Es seguro manipular este tamaño de panel?

¿Debería colocarse en seco este diseño de mármol antes de embalarlo?

¿Es este grosor adecuado para la aplicación?

¿Debería dividirse esta pieza en secciones más pequeñas?

¿Está clara la secuencia de empaquetado para la instalación?

¿Hay detalles que necesiten confirmación final del sitio?

¿Existen riesgos al producir a partir de este dibujo?

Los buenos proveedores no solo aceptan los planos, sino que los leen.

Para los compradores que preparan un proyecto con pisos de piedra, paneles de pared, escaleras, encimeras, tocadores o piezas personalizadas, es mejor Contacta con Aoli Stone para la revisión del dibujo. Es mejor prevenir que lamentar antes de que comience la producción que intentar solucionar problemas evitables una vez que la piedra ya está tallada.

Aquí viene la reflexión final

Los planos de taller de piedra no son papeleo. Son el nexo entre el diseño, el material, la fabricación, el embalaje y la instalación.

Si los planos son claros, el proyecto tiene muchas más probabilidades de desarrollarse sin problemas. Si los planos son imprecisos, ni los mejores materiales ni la mejor maquinaria pueden evitar errores.

El mármol natural requiere control de vetas y disposición. El granito requiere acabado, grosor y claridad de borde. El cuarzo requiere cortes precisos y detalles de encimera. El mármol artificial y el mármol aglomerado requieren control de tamaño y lote repetible. El terrazo requiere equilibrio en la disposición y los agregados. La piedra sinterizada requiere manipulación de paneles y planificación de cortes. La piedra caliza requiere comprensión del acabado, los bordes y la textura natural.

El momento más seguro para detectar un problema en un dibujo es antes de que comience la producción.

Tras el tallado, la piedra puede ser ya preciosa, pero también puede que no sea la adecuada.
